Układ sterowania MSSD-04
Układu MSSD-04 jest zrealizowany na sprzęcie firmy B&R (ABB), to jest na przemysłowym panelu dotykowym zintegrowanym ze sterownikiem oraz na modułowej konfiguracji układów wejściowo – wyjściowych, tak cyfrowych jak i analogowych. Takie rozwiązanie umożliwia ewentualne dopasowywanie układu do indywidualnych potrzeb użytkownika.

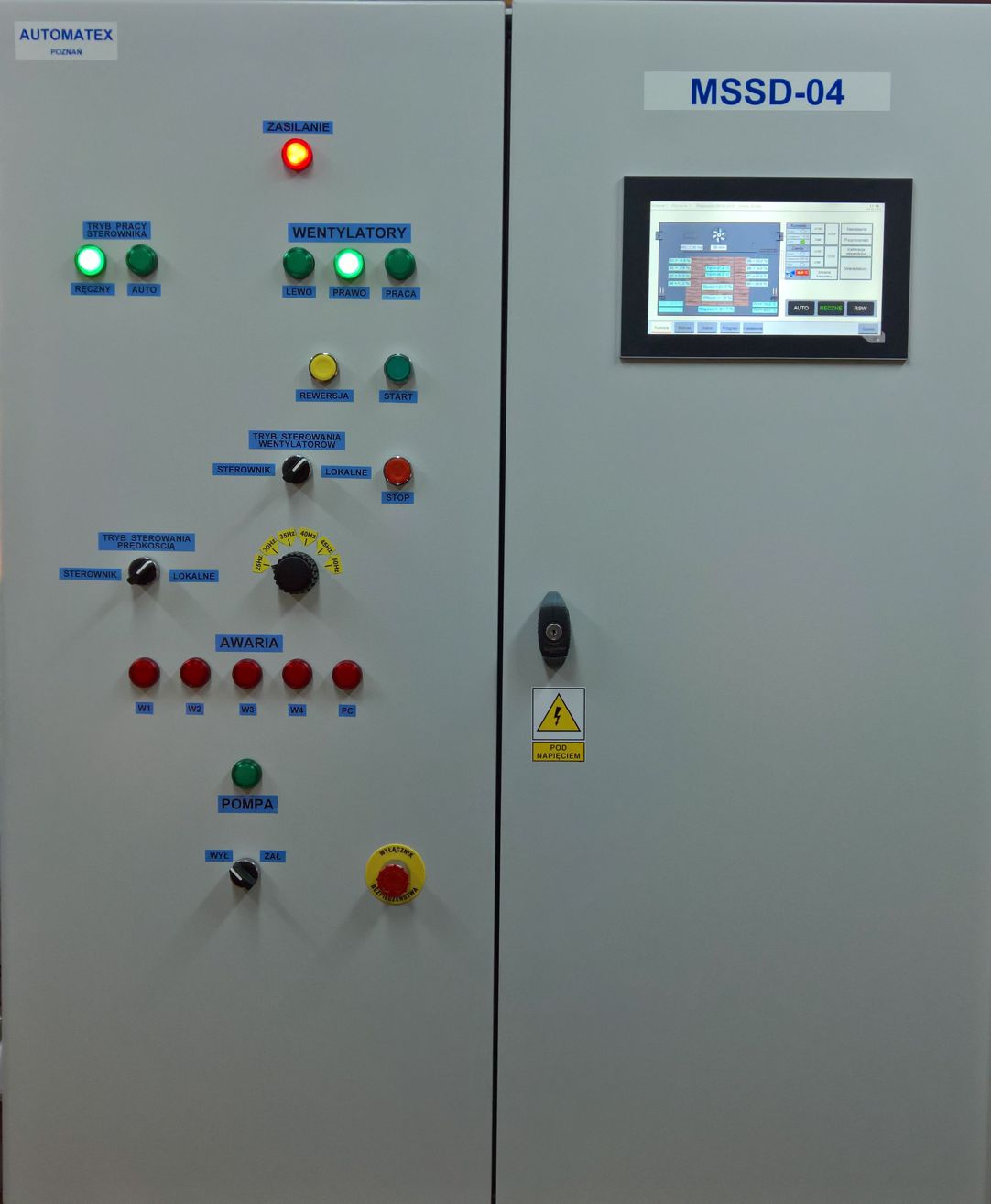

Układ sterowania został zintegrowany w jednej obudowie – sterownik razem z częścią energetyczną. Jest także możliwość, gdy będzie taka konieczność z powodu odległości pomiędzy sterownią a komorą, do przeniesienia części pomiarowej bezpośrednio na komorę. Panel został umieszczony na drzwiach szafy.
Sterownik, zrealizowany na procesorze Intel ATOM 333MHz umożliwił stworzenie oprogramowania, które zachowało prostotę obsługi znaną z układów MSSD-02 i MSSD-03, oraz udostępniło możliwości ingerencji oraz modyfikacji programów w trakcie ich realizacji, a to było niemożliwe w dotychczasowych układach.

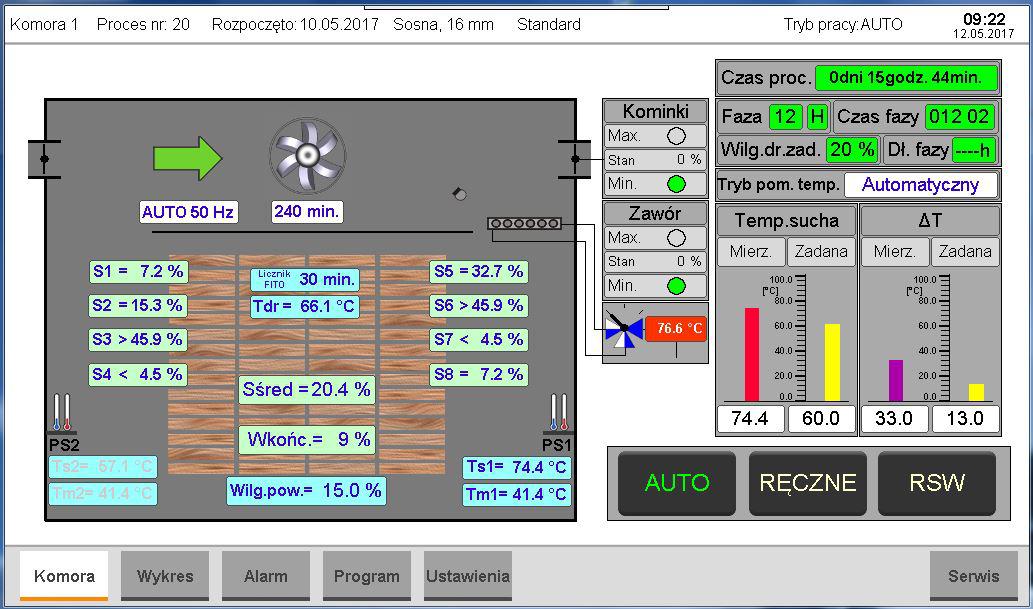

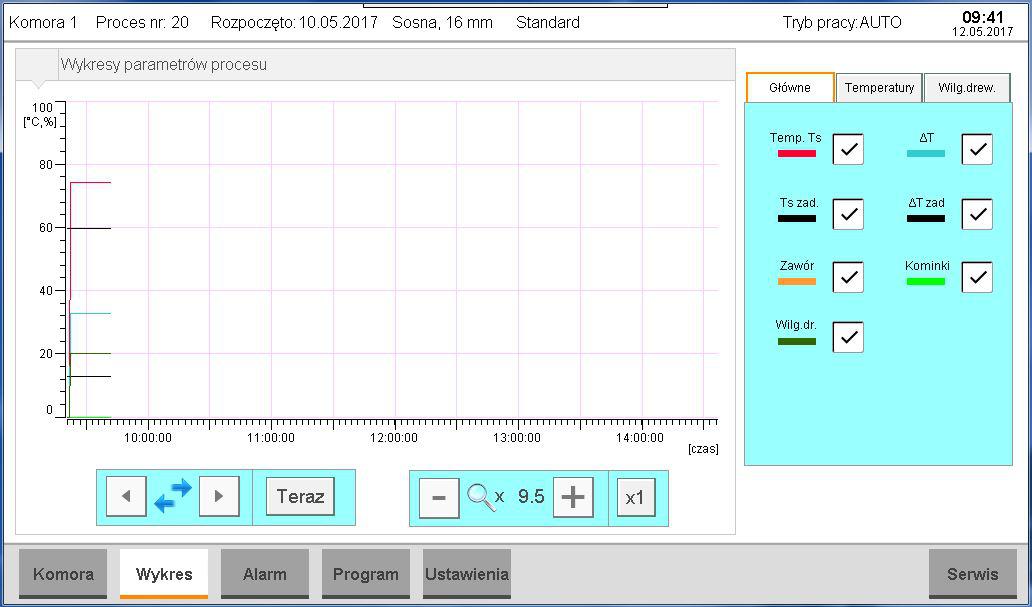

Duży i czytelny panel dotykowy oraz przygotowane oprogramowanie zapewniają prostą i intuicyjna obsługę oraz zapewniają obsłudze bardzo czytelną informację o realizowanym procesie, w postaci obrazów i wykresów.
Układ sterowania MSSD-04 zawiera wszystkie dotychczasowe programy suszenia, znane z dotychczasowych układów, ale zostały one uzupełnione o parametry sterowania przemiennikami częstotliwości (o ile będą zastosowane w danym układzie).

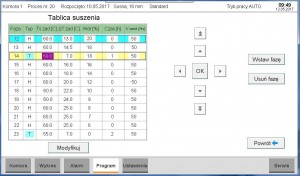

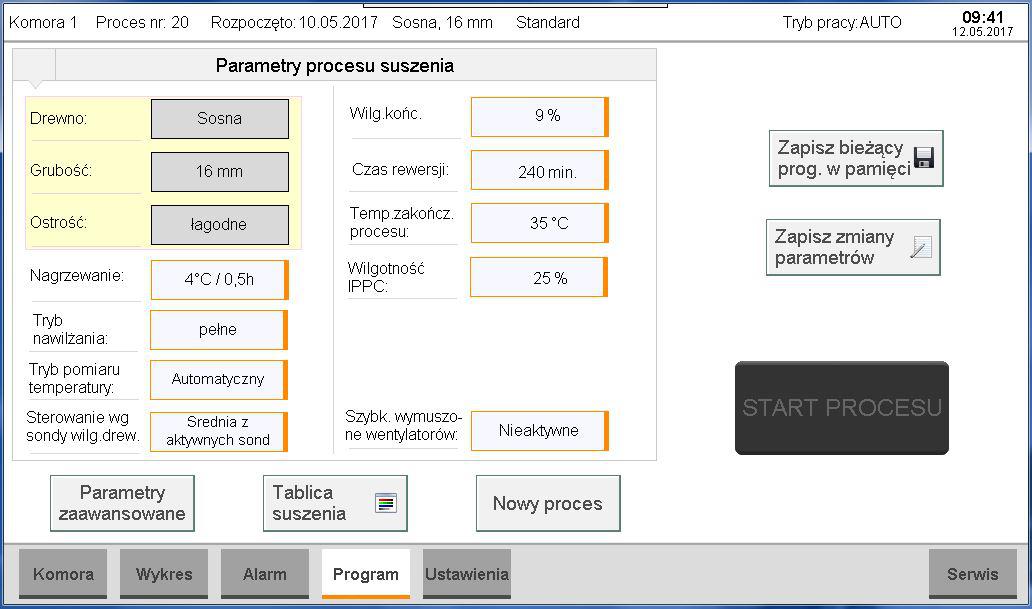

Przygotowano możliwość modyfikacji dotychczasowych programów i tworzenia nowych w oparciu o 50-cio pozycyjną tablicę . Nowe programy można zapisać jako programy indywidualne w pamięci sterownika pod różnymi własnymi nazwami.
Można dowolnie „przeplatać” fazy które będą realizowane w oparciu o aktualną wilgotność drewna z fazami, których parametrem będzie czas trwania.
Wiele zakładów, zwłaszcza tych suszących twarde gatunki drewna mają opracowane programy suszenia, których nie było można zaimplementować w dotychczasowych układach. W układzie MSSD-04 jest to możliwe.
Nowością w stosunku do poprzednich układów jest możliwość, w trakcie procesu suszenia, wymuszenia nawilżania i otwierania kominków przez określony czas trwania.
Pomiar klimatu w komorze może odbywać się przy pomocy sond zintegrowanych (temperatura + wilgotność wzgl. powietrza) lub wykorzystując tradycyjny psychrometr. W standardowej wersji możliwe są także 2 pomiary temperatury drewna oraz temperatury kolektora zasilającego.
8-mio punktowy pomiar wilgotności drewna realizowany jest przy pomocy nowoczesnego, przetwornika typu WD v.10, wykorzystywanego już w ostatnich układach MSSD-02 i 03. Przetwornik ma podwyższoną odporność na zakłócenia emitowane przez pracujące układy falownikowe.
Nowy układ sterowania ma rozbudowane możliwości komunikacyjne.
Po podłączeniu układu sterowania MSSD-04 do sieci Internet, jest możliwość bezpośredniego zdalnego dostępu tak z komputera, tabletu czy smartfona.
Do nadzoru i archiwizacji jest wykorzystywana jest nowa wersja systemu KSD instalowana na dowolnym komputerze z systemem WINDOWS od wersji XP do W10, w wersji 32 i 64 bitowej. Komunikacja realizowana jest poprzez port USB i konwerter USB/RS485.
W ramach nowego KSD jest możliwość obsługi, na jednym stanowisku operatorskim, dotychczasowych układów MSSD-02 i 03 oraz nowych MSSD-04
