Система управления MSSD – 02м

Применение:

Система управления типа MSSD-02m представляет собой полностью автоматическую систему управления лесосушилки с простым интуитивным обслуживанием и программированием.

Применённые конструктивные и программные решения позволяют использовать её для управления большинства типов и видов лесосушилок – главным образом средних и крупных, особенно там, где требуется более 4 точек измерения влажности древесины, а расстояние пункта управления от камеры превышает 15 м.

Характеристики

Компактная, функциональная и устойчивая конструкция

Отсутствие особых требований в отношении помещений, в которых устанавливается система управления

Простое обслуживание, диалоговое программирование (вопрос – ответ)

Возможность модифицирования некоторых параметров в ходе процесса

Возможность реализации процессов фитосанитарной обработки с одиночным или двойным измерением температуры древесины

Возможность ручного управления всеми исполнительными устройствами без участия блока управления

Возможность индивидуального управления реверсивными вентиляторами в количестве до 8 штук

Возможность управления вентиляторами при помощи преобразователей частоты (инверторов)

Сигнализация об авариях и нештатных ситуациях, а также соответствующие процедуры в зависимости от вида повреждения.

Фиксация процесса возможна при помощи принтера MEFKA SQ PDT, поставляемого вместе с системой управления.

Система приспособлена для взаимодействия с Компьютерной системой управления и надзора за лесосушилкой типа KSD-01.

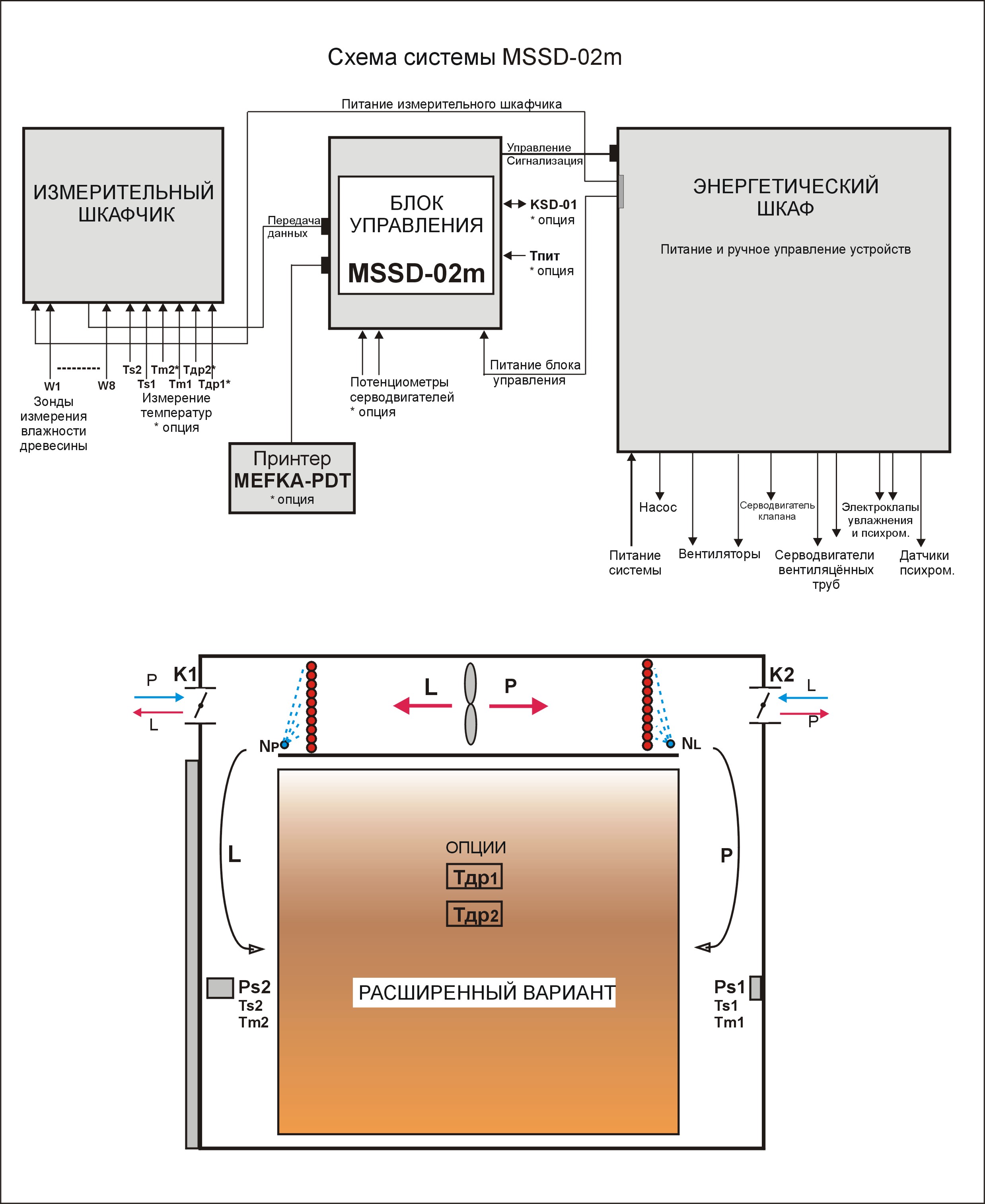

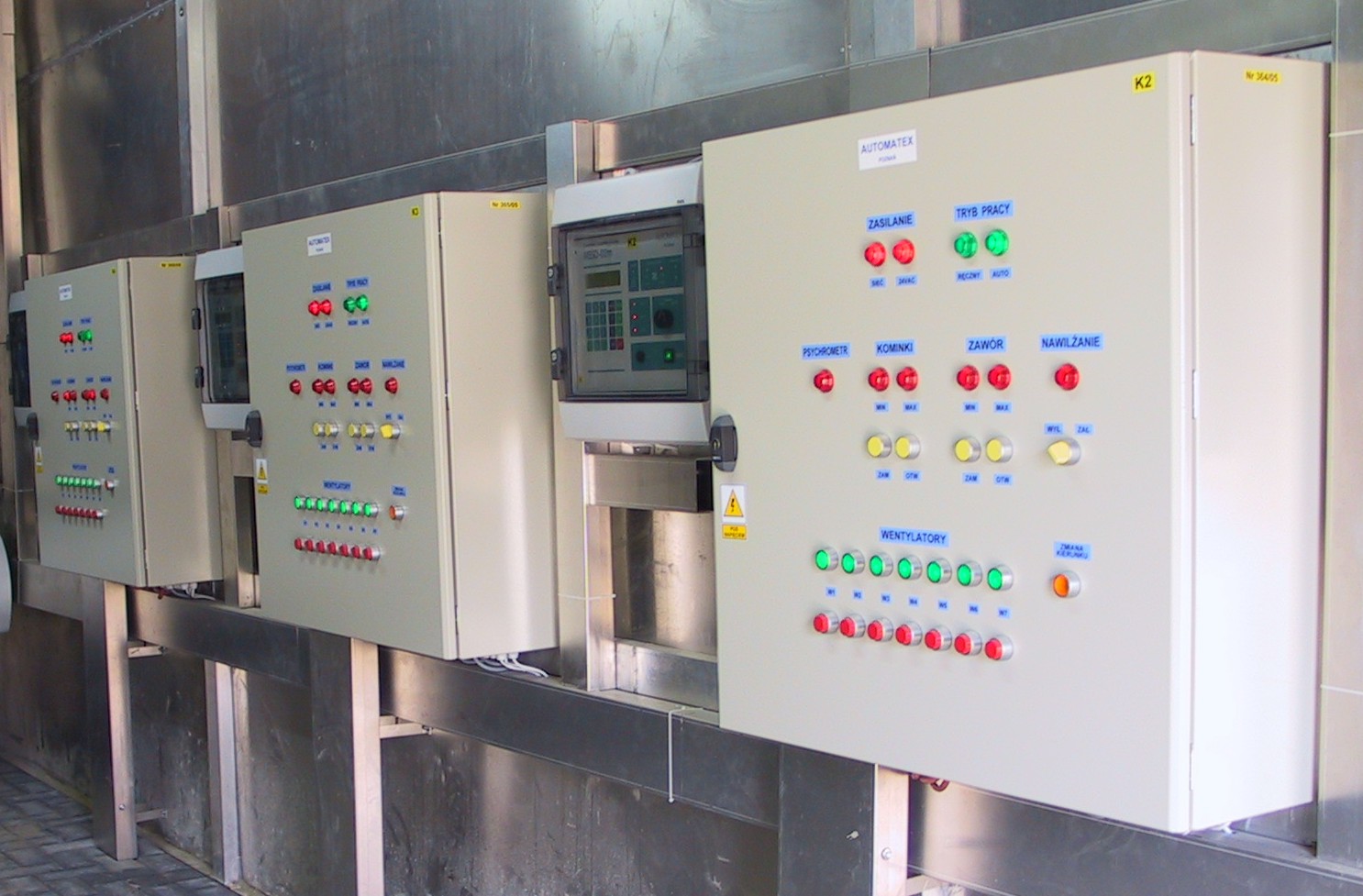

Устройство системы
Система управления состоит из следующих элементов:
– Энергетический шкаф

обеспечивает питание всей системы
к нему подключены все исполнительные устройства, т. е. главные и дымоходные (опция) вентиляторы, насос, серводвигатели дымоходов и клапана, электроклапаны увлажнения и психрометров
делает возможным ручное управление этими устройствами
– Блок управления MSSD-02m

позволяет программировать процесс, контролировать параметры и сигнализировать об авариях
на основании измерений, получаемых от измерительного шкафа, и данных выбранной программы управляет всеми исполнительными устройствами
снабжён измерительным входом, предназначенным для температуры питания
позволяет фиксировать процесс, снабжён выходом на принтер или встроенным модулем передачи данных
– Измерительный шкаф

Реализует все измерения в камере, т. е. температуры, влажности воздуха (психрометрическое измерение), влажности древесины, а также опционально – температуры древесины

Режимы работы

Автоматическая работа – АВТО

Основной режим работы блока управления. После программирования происходит запуск процесса сушки. На основании выбранной программы и измеренной влажности древесины блок управления устанавливает в камере требуемые параметры, регулируя обогрев, дымоходы и увлажнение. По достижении запрограммированной конечной влажности происходит остановка работы системы и уведомление обслуживающего персонала. В ходе процесса вмешательство обслуживающего персонала требуется только для контроля и в случае сигнализации блоком управления неполадок в работе. Процесс можно остановить, переключив систему в режим ручной работы. Продолжение процесса произойдёт после повторного переключения в режим автоматической работы. После пропадания и появления питания происходит продолжение процесса.

Ручная работа – РУЧНАЯ

Этот режим работы более предназначен для контроля над отдельными устройствами и может быть использован в ситуациях, когда из-за аварии автоматическая работа или работа в качестве регулятора с постоянной величиной невозможна. В этом режиме управление всеми устройствами осуществляется при помощи кнопок на энергетическом шкафу.
Регулятор с постоянной величиной – RSW

Этот режим работы предусмотрен для ситуаций, когда мы хотим в течение длительного времени поддерживать в камере постоянные параметры (температуру и влажность). Такая ситуация может возникнуть, когда мы не можем разгрузить камеру или хотим подвергнуть древесину дополнительному «кондиционированию». Блок управления поддерживает заданные значения температуры и влажности. Влажность древесины не влияет на параметры управления. Вентиляторы включаются автоматически.

Программные возможности
Программирование процесса основано на диалоговом программировании (ответы ДА и НЕТ). Оно заключается в выборе одной из программ, записанных в памяти блока управления, или в индивидуальном программировании процесса.

Программное обеспечение блока управления позволяет осуществлять процессы сушки в соответствии с:

влажностным (следящим) методом – главным параметром управления является влажность древесины

временным методом – влажность древесины является информационным параметром

постоянные параметры (температура и влажность) в камере

Все процессы, записанные в памяти блока управления, осуществляются влажностным методом. Пользователь может дополнительно записать три собственных «влажностных» программы, они запоминаются в памяти блока управления. Временнáя программа также является программой пользователя.

Выбор программы в соответствии с влажностным методом заключается в программировании:

сорта древесины (перечень 21 группы сортов)

толщины дерева (20 толщин: от 16 до 100 мм)

интенсивности сушки (щадящая, нормальная)

конечной влажности (от 6% до 27% с шагом 1%)

вспомогательных параметров:

– регулировка нагрева
– реализация фаз увлажнения

– выбор режима увлажнения
– выбор активных зондов
– выбор варианта управления в соответствии с влажностью древесины (средняя, мин., макс)
– выбор режима измерения температуры и влажности воздуха (авто, средняя, 1, 2)
– определение продолжительности реверсии вентиляторов
– частота распечаток

Часть вспомогательных параметров можно изменить в ходе реализации процесса.
